移栽输送机结构讲解。

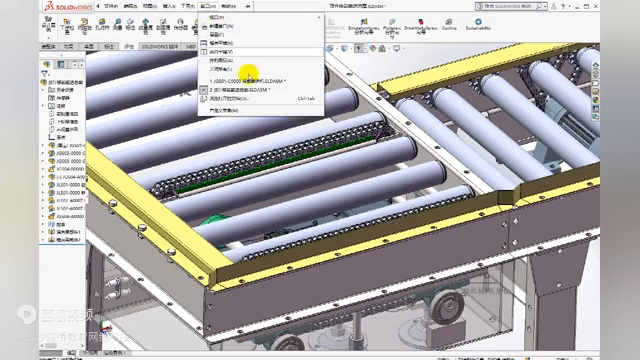

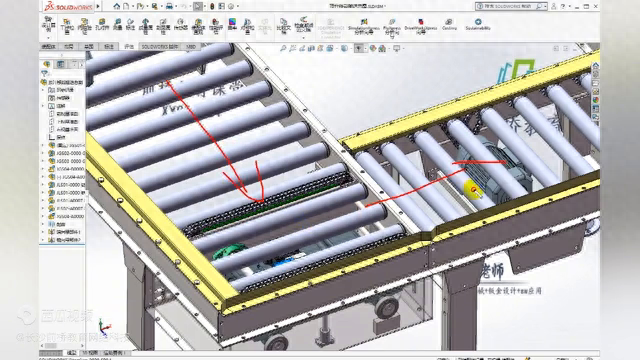

首先看一下这边有一个疏松线，这里是滚筒线，滚筒线等一下这里面有一个直角的九十度直角的布局。按照上方产品或者工装版，一般可能是产品或者工装字迹从这边输送之后需要往这个方向移动。
这边在转位的时候采用一种正中间位置采用移栽输送机，相当于在进行处理的时候保证产品进来之后到底部，底这里面会有一个升降，先把产品顶高，保证跟滚筒线高度一致之后再靠练输送往这边输送出去。也就是看到滚筒线跟滚筒线的高度是不一样的。

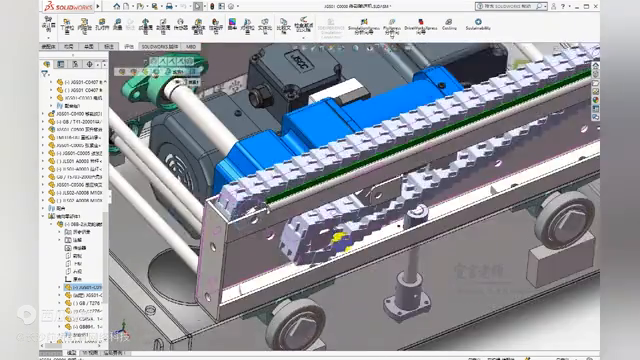

看一下移栽输送机是怎么做的，移栽输送机里面是包含了两大部分。首先大家所看到会有一个产品从这边进来之后要输出去，从这个方向输出去这里面会提供一个动力。这个动力现在看来是有一个链条，传统之心，这边有链条，这是平常大家所看的滚字链。

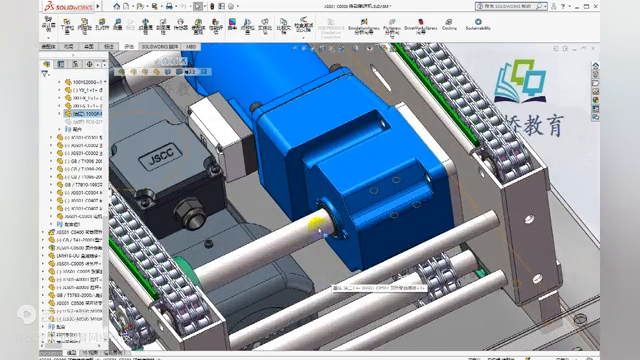

底部这里面滚字链底部有平常大家所看到的导轨，这是链条的专用导轨。过来之后在进行驱动的时候它是电机，这是减速机，一般这种是不需要定位进度非常高的，可以选择普通的一步电机就可以。
通过这边轴连接到这边有一个主动轮，那边也有一个主动力轮，这个是滚动轴承，这边也是一样滚动轴承。等下临近周五，按照这边处理，这里面没有用内轮，是选择的滚轮去代替，只要链条移动就可以了。
一般也有一些是把这边用裂轮代替的，用裂轮代替的，粘紧装置是看到这个是粘紧轮，粘紧轮也可以用裂轮代替，按照这边的布局是等一下从这边过来，这样子，等一下主动力的在正反转的时候就可以保证这边要么往前进，要么后退，所以这是驱动。

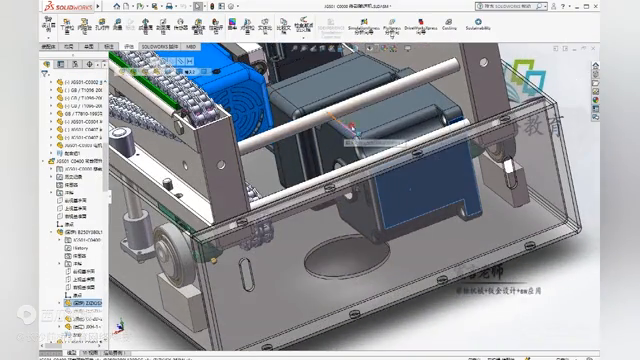

在驱动之前撂进来之后先要怎么样顶升之后才能移动的？顶升是这样子的，首先大家所看到这边有导向装置，这个是，属于什么？它的导轴，就是大家所看到这边顶升移动的时候会有导轴，这个是属于直线轴承。

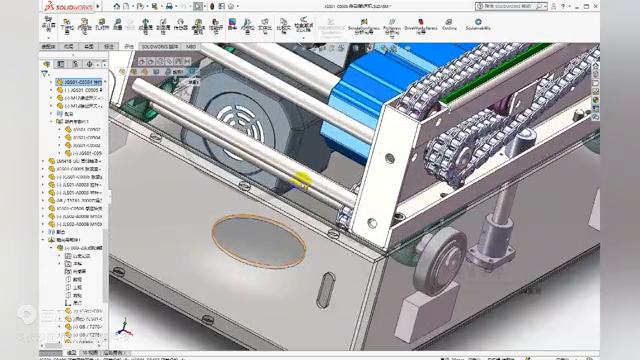

等一下，这个倒轴是直接连接到底板，就是整个要进行升降的机构，进行升降机构，那边有个倒轴，一边一个直行轴踩，相当于动力是靠哪个？靠的是大家所看到正中间，这边这个轴，等一下旋转的时候带着这边有个拼心轮，这是一个拼心轮，看到这个轴是这样子连接的，这是轴承座，这边是一个偏心轮，带着轮子在旋转的时候就可以保证这边偏心轮在旋转的时候相对于里面轴的中心到这个距离就会有一个高度差，高度有一个变化，所以这边就可以进行一个升降。

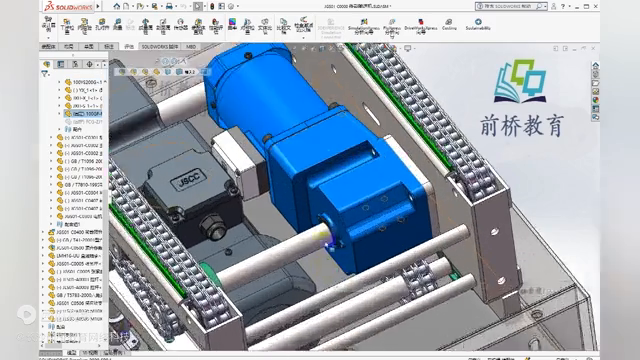

这边有一组，另外一边也有一组，这边也有一组，这边有一组也是一个偏心轮。动力就是看到电机加减速机连接的传动轴，传动轴这边旋转的时候就可以进行一个上升下降就可以完成了，所以这就是升降部分。
有些做的简单一点，不用定期驱动可能直接用气缸带着这边进行一个上升下降移动的，也有，这个就看想用哪一种方式的，用气缸可能电量简单一点，但是用电机驱动就会显得高大上一些。
这就是平常有看到一再机构也有一些可能是链条，这边是用平带代替的，它的卫衣也可以做到，这个结构就简单的讲到这里面。
